| 產品介紹： |
產品名稱：XD型旋片式真空泵 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、XD型旋片式真空泵的產品介紹：

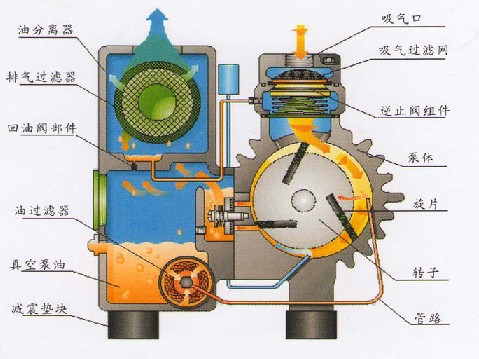

四、XD型旋片式真空泵的結構說明：

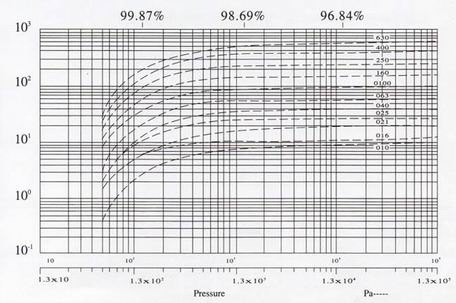

五、XD型旋片式真空泵的曲線圖：
七、XD型旋片式真空泵的安裝操作： 1、XD型旋片式真空泵的安裝 XD型旋片式真空泵應水平安放。同于泵運轉時幾乎沒有振動一般可不固定。XD旋片式真空泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。 為保證XD旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在XD旋片式真空泵進氣口和排氣口前留0．4m的空隙。為方便放油可安裝帶放油盤的底座。 XD旋片式真空泵發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油（見維護5．1）到油窗高度的3/4處。 2、XD型旋片式真空泵的電氣連接 XD旋片式真空泵電氣接線必須由專業電工進行。應使用適當?shù)碾妱?dòng)機過載保護裝置。 單相220V50HZ的真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。 XD旋片式真空泵三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向?yàn)椋簭碾妱?dòng)機尾部風扇端看電動機具軸的旋向?yàn)槟鏁r(shí)針方向。 XD旋片式真空泵檢查旋向時，吸氣口應打開或用橡膠板（厚度4mm以上）完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。 注：XD旋片式真空泵長時間在錯誤旋向下運轉，將損壞。 3、XD型旋片式真空泵的系統連接 XD旋片式真空泵進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。 如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。 4、XD型旋片式真空泵的起動 確定油位后可起動XD旋片式真空泵。第一次起動和每一次改變接線以后都必須核對旋向后方可起動XD旋片式真空泵。 5、XD型旋片式真空泵的運轉 正常工作之前，宜關閉進氣管閥門，使泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動（宜低于6次/小時），在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在極限 壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。 注：1．正常運轉時油分離器、泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。 2．XD旋片式真空泵運轉時不能加油。 6、XD型旋片式真空泵的極限壓力測量 XD型旋片式真空泵極限壓力應直接在泵吸氣口用壓縮式真空計測量。泵首次使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使XD旋片式真空泵達到工作溫度和泵油充分脫氣后測量極限壓力。 八、XD型旋片式真空泵的維護： 5．1XD型旋片式真空泵的真空泵油 XD旋片式真空泵一般應使用符合SH0528-92標準規定的XD旋片式真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的XD旋片式真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況（建議每周一次）。如油位過低應停XD旋片式真空泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。 5．2XD型旋片式真空泵的更換真空泵油及油過濾器 XD旋片式真空泵建議泵第一次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。 清洗，換油步驟： 1、停XD旋片式真空泵將熱油放掉。 2、旋上放油塞運轉5~10秒。 3、將油放盡。 4、注入清洗用油（32號普通機械油）到油窗高度的3/4處。 5、運轉XD旋片式真空泵5~10分鐘。 6、停泵，將油放掉。如油尚不能達到要求，重復4、5步驟。 7、旋上放油塞運轉5~10鈔。 8、將油放盡。 9、注入規定的新XD旋片式真空泵油。 5．3XD型旋片式真空泵的更換排氣過濾器 如果泵溫明顯升高、電動機電流達到或超過額定電流，泵排氣口有油煙產生，則應檢查排氣過濾器是否堵塞，如堵塞，應及時更換�？稍诒眉佑涂滋幇惭b排氣壓力表，檢查過濾器是否堵塞。當壓力超過0．6bar（表壓力）時更換排氣過濾器。 5．4XD型旋片式真空泵的清洗吸氣過濾網 吸氣濾網應保持清潔，以免抽速下降。 5．5XD型旋片式真空泵的貯藏 如果泵長期擱置不用，應將油放盡并清洗泵，然后注入規定的新油放置在干燥場所。 5．6XD型旋片式真空泵其它 A．用戶如需訂購維修備件，請告知XD旋片式真空泵的型號和機號。泵的型號和機號可在泵的銘牌上找到。 B．因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與制造廠聯系。 C．泵搬運中應確保無油。不能撞擊油管，油過濾器等物。 九、XD型旋片式真空泵的故障排除：
XD型旋片式真空泵相關產品：2X型旋片式真空泵，2XZ型直聯式真空泵，XZ型旋片式真空泵，XD型旋片式真空泵，WX無油旋片式真空泵，旋片式真空泵，直聯式真空泵，XZ型真空泵，無油旋片式真空泵，2X真空泵，2XZ真空泵，XD真空泵，X-150型旋片式真空泵 真空泵類相關產品：2X型旋片式真空泵，2XZ型直聯真空泵，XZ型旋片式真空泵，XD型旋片式真空泵，WX無油旋片式真空泵，SZ型水環式真空泵，SK水環真空泵，2SK水環真空泵，2BA型水環式真空泵，2BV水環式真空泵，2BE水環真空泵，SZB型水環式真空泵，SK型直聯水環式真空泵，ZJ型羅茨真空泵，JZJS型真空泵機組，JZJBA型真空機組，JZJ2B型真空機組，JZJWLW型真空機組，JSJX型真空泵機組，JZP2SP羅茨大氣噴射真空機組，RPP型全塑水噴射真空泵，JZPH羅茨滑閥真空泵機組，MH-2型滑閥式真空泵，TLZ型離心式真空泵，X-150型旋片式真空泵，WLW型無油立式真空泵，W型往復真空泵，H、2H系列滑閥真空泵。 XD型旋片式真空泵的訂貨須知: 一、請?zhí)峁┮韵略敿?xì)數據：①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用條件和功況條件⑤XD型旋片式真空泵的電機功率（KW）⑥XD型旋片式真空泵的轉速（r/min）⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件，以便我們的為您正確選型。 二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號，請按XD型旋片式真空泵型號直接向公司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)f精泵閥的技術專家為您選型確認。 四、我公司服務電話：400-6064-114 感謝您訪問我公司的網站【www.tjaolv.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
